Trasmissione con riduttori a vite senza fine: capire come funzionano e le loro applicazioni

Trasmissione con riduttori a vite senza fine è una tecnologia fondamentale nella trasmissione di meccanica, ampiamente utilizzata nei settori che potenza richiedono rapporti di riduzione elevati in spazi compatti. A differenza dei tradizionali sistemi ad ingranaggi elicoidali o cilindrici, la trasmissione di un riduttore a vite senza fine si basa su un'azione di scorrimento unica tra una vite senza fine (vite) e una ruota elicoidale (ingranaggio). Questo design consente il trasferimento della coppia ad angolo retto, spesso con un singolo stadio di riduzione, offrendo allo stesso tempo vantaggi intrinseci come la riduzione del rumore e la capacità di autobloccaggio.

Come funziona una trasmissione con riduttore a vite senza fine

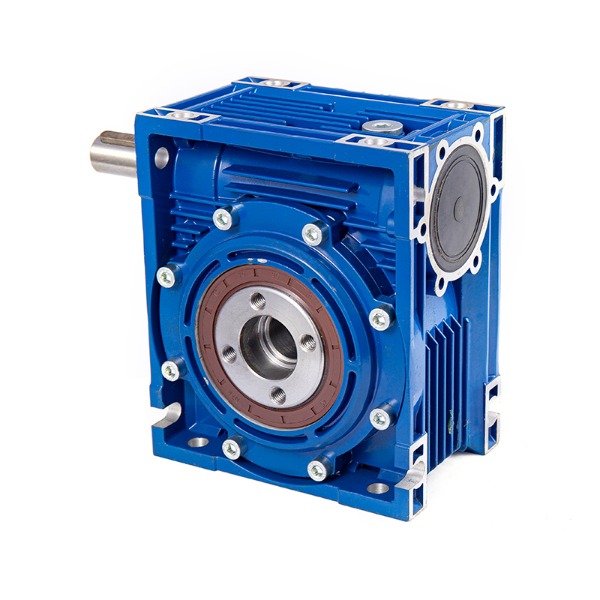

La trasmissione di un riduttore a vite senza fine è costituita da due componenti primari: la vite senza fine in acciaio temprato (ingresso) e la ruota elicoidale in bronzo o ghisa (uscita). La vite senza fine ha uno o più fili elicoidali che ingranano i denti della ruota. Mentre la vite senza fine ruota, i suoi fili spingono i denti della ruota, facendola girare. L'asse della vite senza fine è perpendicolare all'asse della ruota, creando una configurazione di guida a 90 gradi.

La caratteristica meccanica chiave è che il movimento viene trasmesso principalmente dalla vite senza fine alla ruota, ma non può essere facilmente invertito. Ciò si verifica perché l'angolo di attrito tra le superfici di scorrimento supera tipicamente l'angolo di attacco della vite senza fine, creando un effetto autobloccante. Ciò rende la trasmissione dei riduttori a vite senza fine ideale per montacarichi, ascensori e sistemi di trasporto in cui il mantenimento del carico è fondamentale.

Vantaggi e limiti principali

Comprendere i pro e i contro aiuta gli ingegneri a selezionare le soluzioni di azionamento adeguate. Di seguito un breve riassunto:

Principali applicazioni della trasmissione con riduttori a vite senza fine

I sistemi di trasmissione dei riduttori a vite senza fine, per la loro forma compatta e gli elevati rapporti di riduzione, trovano impiego in numerosi settori:

• Movimentazione dei materiali: Trasportatori, pallettizzatori, elevatori a tazze: dove il sistema autobloccante impedisce il movimento inverso involontario.
• Cancelli e barriere automatizzate: Cancelli scorrevoli, barriere a braccio e sistemi di parcheggio beneficiano dell'azione frenante intrinseca.
• Sollevamento industriale: I paranchi elettrici manuali e leggeri, i martinetti e le banchine di carico si basano sulla proprietà di non inversione.
• Lavorazione alimentare: I design chiusi con alloggiamenti in acciaio inossidabile garantiscono funzionalità di lavaggio e funzionamento silenzioso.
• Macchine per l'imballaggio: Tabelle indicizzatrici, etichettatrici e riempitrici richiedono un posizionamento preciso senza servomotori.
• Sistemi di inseguimento solare: Gli inseguitori ad asse singolo utilizzano la trasmissione con riduttori a vite senza fine per resistere alla trazione posteriore indotta dal vento.

Parametri di selezione tecnica

Quando si seleziona una trasmissione con riduttore a vite senza fine per un compito specifico, gli ingegneri dovrebbero valutare:

Efficienza e gestione del calore

L'azione di scorrimento nella trasmissione di un riduttore a vite senza fine genera più attrito rispetto agli ingranaggi a contatti volventi. L'efficienza dipende fortemente dall'angolo di attacco e dalla viscosità del lubrificante. Per le viti senza fine a principio singolo (angolo di attacco basso), l'efficienza può scendere al 50-60%, ma l'autobloccante è più affidabile. Le viti senza fine multiinizio (più filetti) migliorano l'efficienza al 75-85% ma riducono o eliminano l'autobloccaggio.

Per gestire la potenza termica, i produttori spesso progettano alloggiamenti con alette di raffreddamento o integrano il raffreddamento con ventola per applicazioni a servizio continuo. La corretta selezione dell'olio e gli intervalli di cambio sono fondamentali, poiché il lubrificante degradato accelera l'usura delle ruote in bronzo.

Migliori pratiche di installazione e manutenzione

Il corretto montaggio prolunga la durata. Le linee guida principali includono:

Allineamento: Il disallineamento tra gli alberi di ingresso e di uscita provoca un contatto irregolare dei denti e guasti prematuri.

Regolazione del gioco: Alcuni modelli di trasmissione dei riduttori a vite senza fine consentono la regolazione dell'interasse per compensare l'usura.

Posizione dello sfiatatoio: Installare lo sfiatatoio nel punto più alto nell'orientamento di montaggio finale per evitare perdite d'olio.

Rodaggio iniziale: Si consiglia un breve periodo di rodaggio (2-4 ore al 50% del carico) prima del funzionamento a pieno carico.

Programma di cambio olio: Primo cambio dopo 100-200 ore (per cambio nuovo), poi ogni 2500 ore o annualmente.

Domande frequenti (FAQ)

Q1: La trasmissione di un riduttore a vite senza fine è sempre autobloccante?
No. L'autobloccaggio dipende dal coefficiente di attrito, dall'angolo di attacco e dalla finitura superficiale. Come regola generale, le viti senza fine a principio singolo con angoli di attacco inferiori a 5-6° forniscono un autobloccaggio in condizioni statiche. Le viti senza fine multiavvio o i modelli ad alta efficienza raramente si bloccano da soli. Verificare sempre con i dati del produttore.

Q2: Perché le ruote elicoidali sono comunemente realizzate in bronzo?
Il bronzo ha ottime proprietà antigrippaggio nei confronti dell'acciaio temprato e può inglobare piccoli detriti senza danneggiare la vite senza fine. Il suo basso coefficiente di attrito in condizioni limite di lubrificazione è essenziale per il contatto strisciante nella trasmissione di un riduttore a vite senza fine.

Q3: È possibile azionare manualmente la trasmissione con riduttore a vite senza fine?
Nei modelli autobloccanti, l'azionamento all'indietro è impossibile o richiede una coppia inversa molto elevata. Per i modelli non autobloccanti, la rotazione inversa manuale potrebbe essere possibile ma sconsigliata senza sistemi frenanti a causa dell'accelerazione incontrollata.

Q4: Qual è la durata tipica di una trasmissione con riduttore a vite senza fine?
Con una lubrificazione adeguata ed entro i carichi nominali, sono normalmente necessarie 15.000-25.000 ore di funzionamento prima che si verifichi una significativa perdita di efficienza. L'usura delle ruote è il solito fattore limitante. La misurazione periodica del gioco aiuta a prevedere la durata rimanente.

Q5: Come posso aumentare l'efficienza di una trasmissione a velocità senza fine esistente?
Passare un lubrificante sintetico a base di polialfaolefina (PAO) o poliglicole progettato per ingranaggi a vite senza fine. Assicurarsi che il livello dell'olio sia corretto. Se possibile, ridurre la velocità di ingresso. Tuttavia, si nota che una maggiore efficienza di solito riduce la capacità di autobloccaggio.
