Nel mondo della trasmissione meccanica di potenza, pochi dispositivi offrono la stessa combinazione di semplicità, compattezza e moltiplicazione della coppia di un riduttore di velocità con ingranaggio a vite senza fine . Che tu sia uno studente di ingegneria, un tecnico della manutenzione o un hobbista che costruisce la tua prima macchina automatizzata, comprendere questo componente essenziale ti aiuterà a prendere decisioni migliori in materia di progettazione e approvvigionamento.

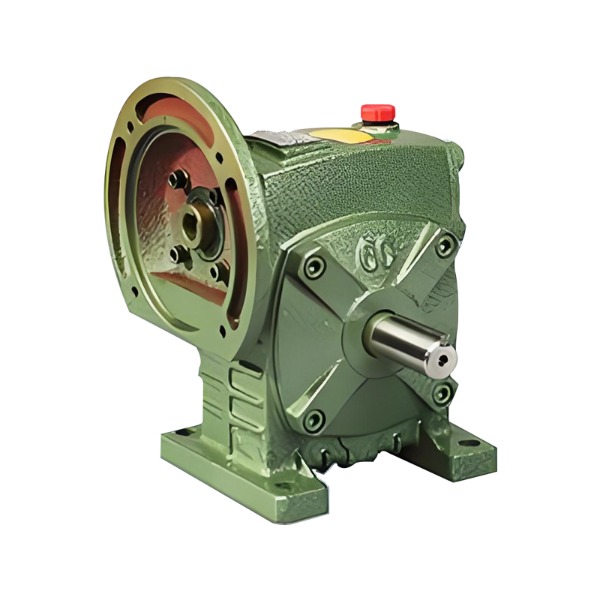

Un riduttore di velocità a vite senza fine è un dispositivo meccanico che riduce la velocità di rotazione aumentando la coppia. È composto da due elementi principali: una vite senza fine (che assomiglia ad una vite) e una ruota elicoidale (un ingranaggio con denti elicoidali). Il verme è il componente trainante; la ruota elicoidale è il componente condotto.
A differenza dei treni di ingranaggi convenzionali in cui gli alberi sono paralleli, un riduttore di velocità con ingranaggio a vite senza fine trasmette generalmente il movimento tra alberi perpendicolari e non intersecanti. Questa configurazione ad angolo retto consente di risparmiare spazio e consente di realizzare macchine compatte.
Il principio di funzionamento è ingannevolmente semplice. Mentre la vite senza fine ruota, i suoi fili elicoidali spingono contro i denti della ruota elicoidale. Poiché la filettatura della vite senza fine è essenzialmente un piano inclinato continuo avvolto attorno a un cilindro, ogni rotazione completa della vite senza fine fa avanzare la ruota elicoidale di un solo dente (o di una frazione di dente).
Questa geometria crea un elevato rapporto di riduzione in un unico stadio. Ad esempio, se la vite senza fine ha un inizio singolo (una filettatura continua), un giro completo della vite senza fine sposta la ruota elicoidale di un dente. Se la ruota ha 50 denti, l'albero di uscita ruota a 1/50 della velocità di ingresso.
Comportamenti meccanici chiave:
Importante: non tutte le viti a vite senza fine sono autobloccanti. La condizione di autobloccaggio dipende dall'angolo di anticipo e dal coefficiente di attrito. Una regola pratica: un angolo di attacco inferiore a circa 5–6 gradi generalmente fornisce un comportamento autobloccante.
Comprendere le parti aiuta nella risoluzione dei problemi e nella selezione. Di seguito è riportata una semplice ripartizione:
| Component | Funzione |
|---|---|
| Verme (ingresso) | Un albero in acciaio temprato con filettature elicoidali; si collega al motore. |
| Ruota elicoidale (uscita) | Un ingranaggio di bronzo o ottone che si ingrana con il verme; riduce la velocità e aumenta la coppia. |
| Alloggiamento | Racchiude il set di ingranaggi, trattiene il lubrificante e mantiene l'allineamento dell'albero. |
| Cuscinetti | Supportano gli alberi di ingresso e di uscita, riducendo l'attrito e l'usura. |
| Guarnizioni e guarnizioni | Prevenire perdite di lubrificante e tenere lontani i contaminanti. |
| Sistema di lubrificazione | Solitamente bagno d'olio o circolazione forzata; essenziale per la dissipazione del calore. |
La scelta dei materiali è voluta: la vite senza fine è in acciaio duro, mentre la ruota è in bronzo più morbido. Questo abbinamento di materiali diversi riduce l'usura e consente alla ruota più morbida di conformarsi leggermente alla vite senza fine, migliorando l'area di contatto e la distribuzione del carico.
Una delle caratteristiche distintive di un riduttore di velocità a vite senza fine è la capacità di ottenere rapporti di riduzione elevati in uno spazio compatto. Le unità a stadio singolo offrono comunemente rapporti da 5:1 a 100:1. Le unità a due stadi possono superare 1000:1.
Tuttavia, questa elevata riduzione comporta un compromesso: l’efficienza. Poiché la vite senza fine scivola contro la ruota anziché rotolare, le perdite per attrito sono significative. Gli intervalli di efficienza tipici sono:
Per fare un confronto, un riduttore a ingranaggi cilindrici con rapporto simile potrebbe raggiungere un'efficienza del 95%, ma non offrirà l'autobloccaggio o lo stesso layout compatto ad angolo retto.
Ingegneri e progettisti scelgono i riduttori di velocità a vite senza fine per numerosi vantaggi tangibili:
Elevata riduzione in un'unica fase
Altri tipi di ingranaggi spesso necessitano di due o tre stadi per eguagliare la riduzione di uno stadio a vite senza fine. Ciò riduce il numero di componenti, i tempi di assemblaggio e le dimensioni complessive dell'apparecchiatura.
Trasmissione di potenza ad angolo retto
Quando un motore deve essere montato perpendicolarmente all'albero condotto, un riduttore di velocità a vite senza fine risolve il problema della disposizione senza ingranaggi conici aggiuntivi o staffe complesse.
Capacità autobloccante
Nelle applicazioni di sollevamento (ad esempio ascensori, martinetti, nastri trasportatori inclinati), la funzione autobloccante impedisce la rotazione inversa quando viene interrotta l'alimentazione. Funziona come un freno meccanico, migliorando la sicurezza.
Funzionamento silenzioso e regolare
L'innesto a scorrimento continuo produce meno vibrazioni e rumore rispetto ad altri tipi di ingranaggi, soprattutto a velocità moderate.
Tolleranza al sovraccarico
Lievi disallineamenti o sovraccarichi temporanei sono meglio tollerati perché il materiale della ruota elicoidale (bronzo) può deformarsi elasticamente senza rompersi fragile.
Nessuna tecnologia è perfetta. Un riduttore di velocità a vite senza fine presenta diversi vincoli che devono essere presi in considerazione nella progettazione del sistema.
Minore efficienza
Come accennato, l'attrito riduce l'efficienza, soprattutto a rapporti più elevati. Ciò significa che viene persa più energia sotto forma di calore, il che potrebbe richiedere un raffreddamento aggiuntivo nelle applicazioni a servizio continuo.
Generazione di calore
Il calore eccessivo degrada il lubrificante e può danneggiare le guarnizioni o causare l'espansione termica dei componenti. Gli ingegneri devono calcolare i limiti di potenza termica, non solo i limiti di coppia meccanica.
Velocità di ingresso limitata
Elevate velocità di ingresso (superiori a 3.000–4.000 giri/min) possono causare surriscaldamento e rapida usura. I riduttori a vite senza fine sono più adatti per velocità di ingresso moderate da motori CA, servomotori o motori idraulici.
Contraccolpo
Sebbene le trasmissioni a vite senza fine possano essere prodotte con un gioco ridotto (gradi di precisione), le unità commerciali standard hanno un gioco più elevato rispetto ai riduttori epicicloidali o a denti dritti di alta qualità. Ciò è importante per applicazioni di posizionamento preciso come le tavole rotanti CNC.
I riduttori di velocità con ingranaggi a vite senza fine si trovano in molte macchine quotidiane e industriali. Di seguito sono riportati esempi comuni raggruppati per funzione.
| Area di applicazione | Caso d'uso tipico |
|---|---|
| Movimentazione dei materiali | Trasmissioni per nastri trasportatori, pallettizzatori, tavole elevatrici |
| Automobilistico | Alzacristalli elettrici, regolatori dei sedili, sistemi di sterzo |
| Macchinari industriali | Miscelatori, agitatori, tavole rotanti, attrezzature per l'imballaggio |
| Attrezzature di sollevamento | Montacarichi, argani, martinetti, sollevatori a forbice |
| Agricoltura | Coclee per cereali, miscelatori di mangimi, sistemi di irrigazione |
| Cancelli e barriere | Cancelli a braccio, cancelli scorrevoli, barriere di parcheggio |
In ciascuno di questi esempi, il requisito chiave è solitamente una coppia elevata a bassa velocità, talvolta con un requisito di autobloccaggio o vincoli di spazio.
La scelta dell'unità giusta per la tua macchina non riguarda solo il rapporto e la coppia. Segui questa sequenza logica:
Passaggio 1: definire i requisiti di input e output
Passaggio 2: determinare il fattore di servizio
In base al tipo di carico (uniforme, urto moderato, urto forte) e alle ore di funzionamento giornaliere. Moltiplicare la coppia richiesta per il fattore di servizio per ottenere la coppia di progetto.
Passaggio 3: controllare il rapporto
Dividere la velocità in ingresso per la velocità in uscita. Selezionare il rapporto standard più vicino disponibile.
Passaggio 4: verificare la capacità termica
Assicurarsi che il riduttore possa dissipare il calore senza superare l'aumento di temperatura consentito. In caso contrario, prendere in considerazione un'unità più grande, un raffreddamento esterno o una lubrificazione forzata.
Passaggio 5: confermare l'orientamento di montaggio
I riduttori a vite senza fine sono spesso riempiti di olio fino a un livello specifico. Il montaggio capovolto o con un'angolazione non standard può richiedere modifiche speciali alla lubrificazione.
Passaggio 6: verificare i requisiti di autobloccaggio
Se la prevenzione della retromarcia è fondamentale, verificare con il produttore che l'angolo di anticipo selezionato e le condizioni di attrito garantiscano l'autobloccaggio in base al carico e alla temperatura operativa.
Una corretta lubrificazione è il fattore più importante per la longevità di un riduttore di velocità con ingranaggio a vite senza fine. Il contatto strisciante genera calore e sollecitazioni di taglio che i normali oli per ingranaggi potrebbero non sopportare.
Guida alla scelta del lubrificante:
Lista di controllo per la manutenzione:
I segnali di problema includono: eccessivo calore dell'alloggiamento (oltre 200°F / 93°C), aumento delle vibrazioni o odore scuro di bruciato proveniente dal lubrificante.
Q1: Il riduttore di velocità a vite senza fine è reversibile?
R: Non normalmente. La maggior parte delle unità standard non può essere azionata all'indietro a causa del sistema autobloccante. I design speciali a basso attrito (ad esempio, con cuscinetti a rulli sulla vite senza fine) possono essere reversibili, ma sono meno comuni.
Q2: Perché le ruote elicoidali sono in bronzo?
R: Il bronzo ha eccellenti proprietà antigrippaggio contro l'acciaio temprato, oltre a buona conformabilità e resistenza alla corrosione. Il bronzo all'alluminio o il bronzo fosforoso sono scelte tipiche.
Q3: Posso utilizzare un riduttore di velocità con ingranaggio a vite senza fine per un servizio continuo?
R: Sì, ma è necessario calcolare la potenza termica. Per il funzionamento 24 ore su 24, 7 giorni su 7, scegliere un telaio di dimensioni maggiori rispetto a quanto suggerito dal puro calcolo della coppia meccanica oppure aggiungere un raffreddamento forzato.
Q4: Qual è la differenza tra un riduttore a vite senza fine e un riduttore planetario?
R: Un riduttore planetario offre un'efficienza maggiore e un gioco inferiore ma non è autobloccante ed è generalmente più costoso per rapporti di riduzione elevati. Un riduttore a vite senza fine è più semplice, autobloccante e più compatto per le applicazioni ad angolo retto.
Un riduttore di velocità con ingranaggio a vite senza fine è una soluzione robusta, compatta e versatile per ridurre la velocità moltiplicando la coppia, soprattutto quando è necessaria una disposizione ad angolo retto o una protezione antiretro passiva. Sebbene la sua efficienza sia inferiore rispetto ad altri tipi di ingranaggi, i vantaggi dell'elevata riduzione a stadio singolo, del funzionamento silenzioso e dell'autobloccaggio intrinseco lo rendono indispensabile in settori che vanno dalla movimentazione dei materiali ai sistemi automobilistici.
Quando si seleziona un'unità, concentrarsi su tre fattori critici: rapporto di riduzione, capacità termica e tipo di lubrificazione. Con una corretta selezione e manutenzione, un riduttore di velocità con ingranaggio a vite senza fine di qualità fornirà anni di servizio affidabile.
