Parametri del prodotto
1. Esempio di modello: NRV-VS-F1 30/40/50/63/75/90/110
2. Intervallo del rapporto di trasmissione: 5~100 (modelli comuni)
3. Potenza in ingresso: 0,12 kW~18,5 kW
4. Coppia in uscita: 15N·m~2500N·m
5. Velocità di ingresso: ≤1800 giri/min (valore consigliato)
6. Modulo di installazione: Tipo a flangia (interfaccia flangia speciale tipo F1, adatta per motore standard B5/B14)
7. Efficienza: 75%~92% (regolato dinamicamente in base al rapporto di trasmissione e al carico)
8. Peso: 2,5 kg~150 kg (aumenta con il modello)
9. Livello di protezione: IP66 (resistenza migliorata a polvere e acqua)
10. Temperatura operativa: -25℃~ 100℃ (la temperatura di tolleranza a breve termine può raggiungere 120℃)

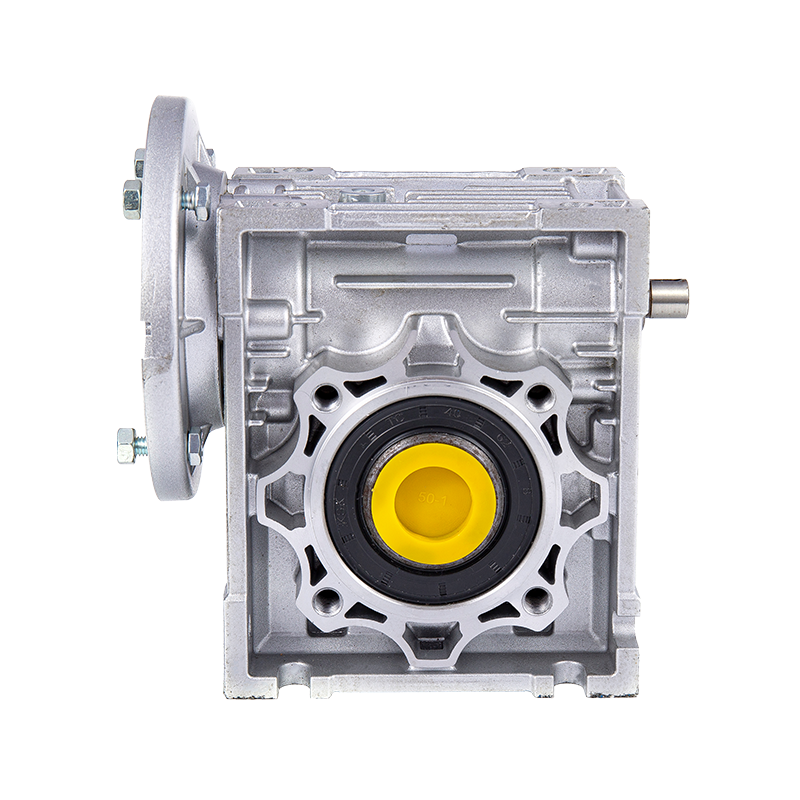

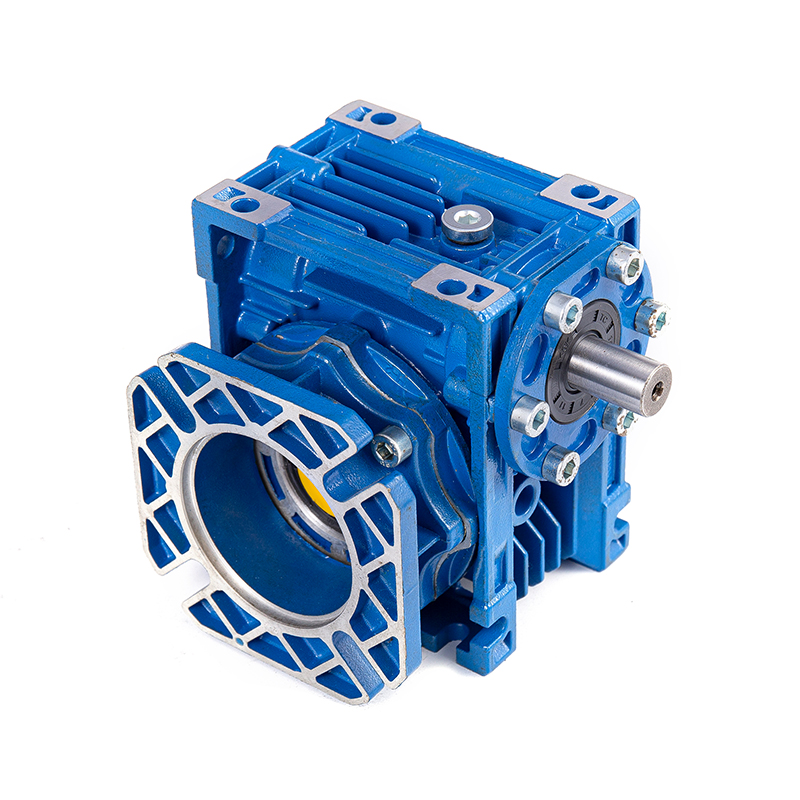

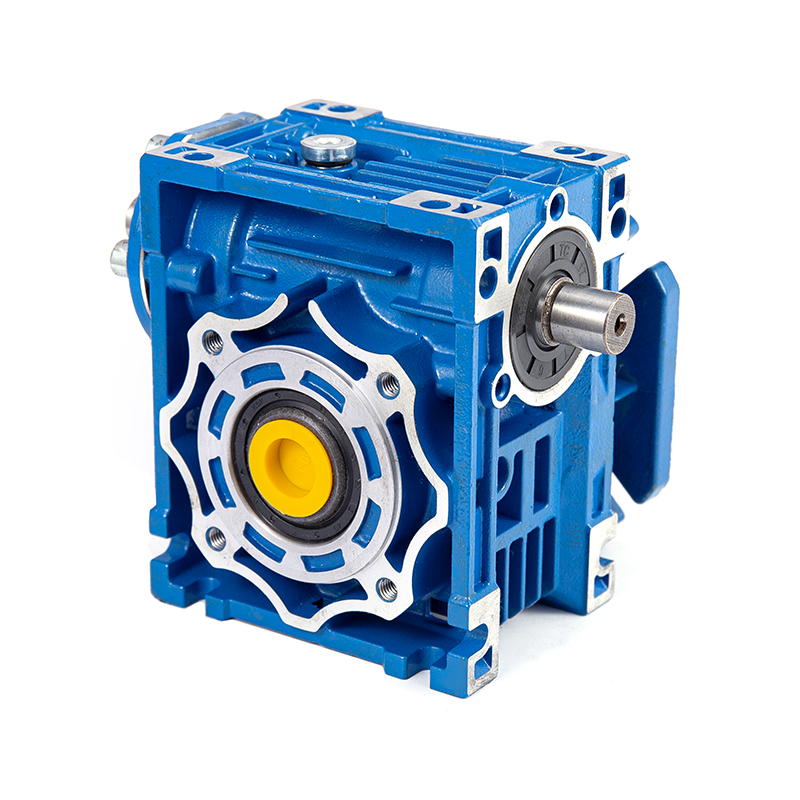

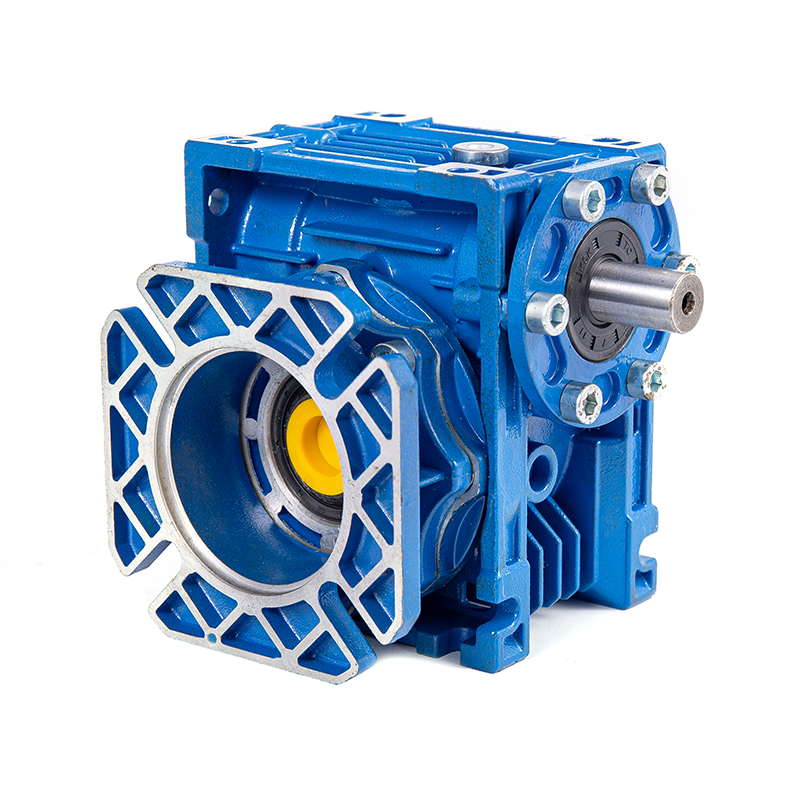

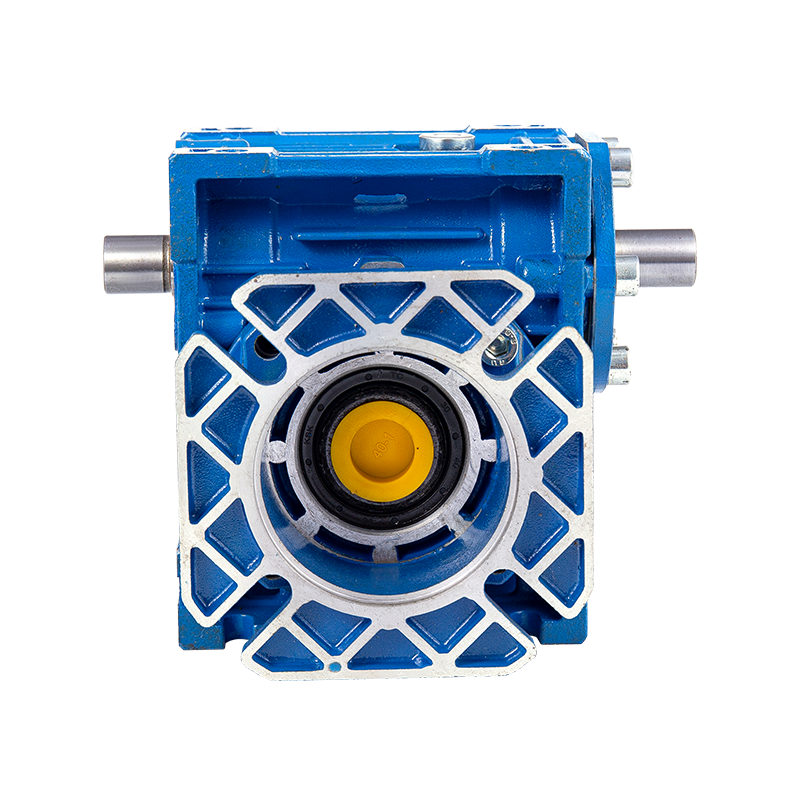

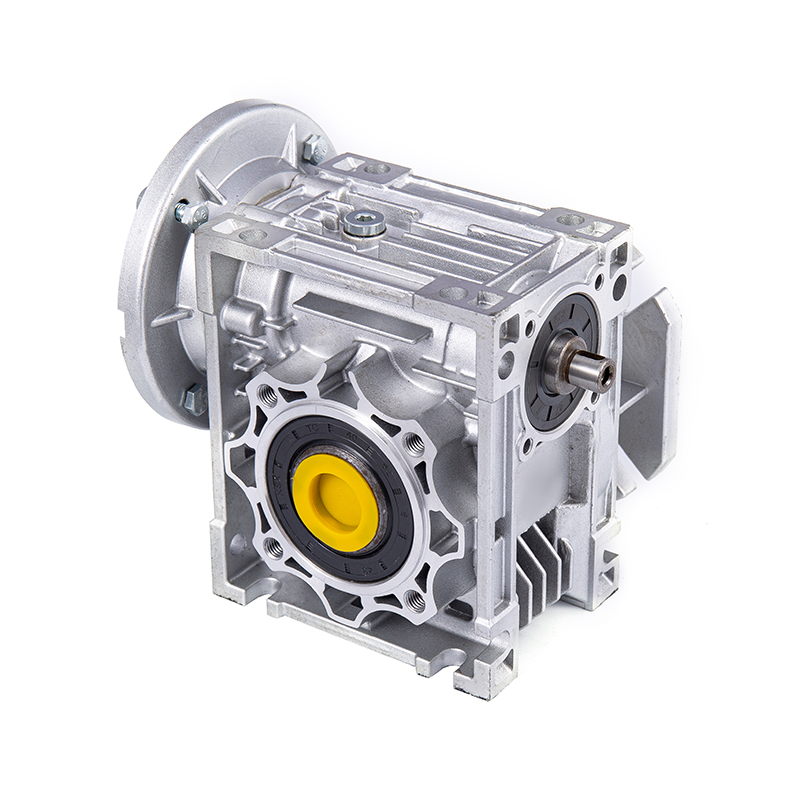

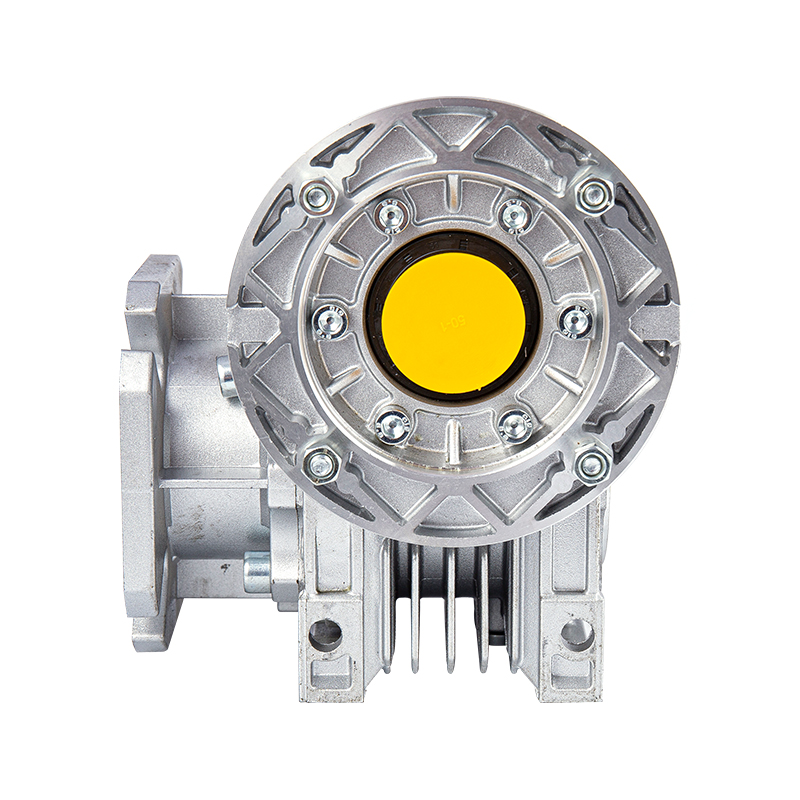

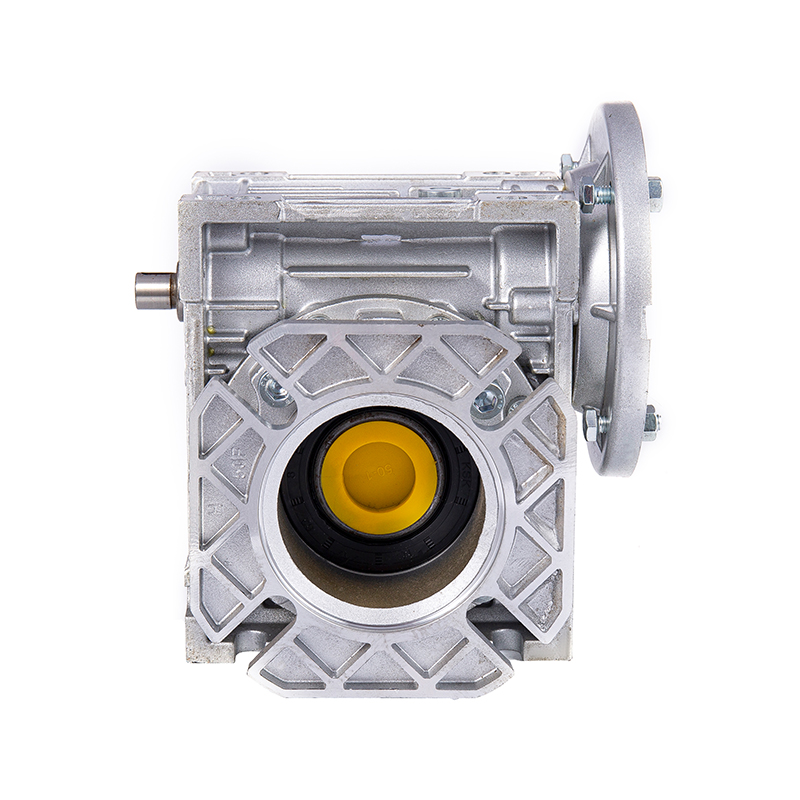

Il riduttore a vite senza fine NRV-VS-F1 è un dispositivo di riduzione di precisione basato sulla trasmissione a vite senza fine, progettato per scenari industriali ad alta precisione e alta affidabilità.
Le sue caratteristiche principali includono:
- Struttura dell'ingranaggio a vite senza fine: La vite senza fine adotta un processo di tempra ad alta frequenza in acciaio 45# e la ruota elicoidale utilizza materiale in bronzo allo stagno per raggiungere un equilibrio tra elevata resistenza e resistenza all'usura.
- Interfaccia flangiata speciale (tipo F1): Ottimizza le dimensioni della flangia e la posizione dei fori dei bulloni, si adatta a servomotori, motori passo-passo e motori asincroni generali e riduce la necessità di adattatori di installazione.
- Espansione modulare: Supporta la configurazione in serie o parallela multistadio ed espande in modo flessibile il rapporto di trasmissione e la coppia di uscita.
- Progettazione della lubrificazione: Grasso a lunga durata incorporato (lubrificante opzionale per uso alimentare), adatto per ambienti puliti.
Automazione industriale: Azionamento del giunto del braccio robotico, catena di montaggio automatizzata, piattaforma di posizionamento di precisione.
- Nuove apparecchiature energetiche: Regolazione della staffa di inseguimento fotovoltaico, sistema a passo variabile per la generazione di energia eolica.
- Attrezzature mediche: Meccanismo di rotazione della macchina CT, modulo di trasmissione del robot chirurgico.
- Trasformazione alimentare: Riempitrice asettica, azionamento del serbatoio di miscelazione, trasmissione di potenza per macchine confezionatrici.
- Trasporti ferroviari: Azionamento della porta di sicurezza della piattaforma, regolazione del sistema di ventilazione del carrello.
1. Trasmissione ad alta precisione
- Il gioco di ingranamento dell'ingranaggio a vite senza fine è regolabile (≤0,05 mm), adatto per il controllo del posizionamento di precisione.
2. Prestazioni di tenuta migliorate
- Struttura di tenuta a labirinto con paraolio a doppio labbro per evitare perdite di grasso e l'intrusione di contaminanti esterni.
3. Design resistente alle alte temperature
- L'alloggiamento è realizzato in pressofusione di lega di alluminio ADC12, con eccellenti prestazioni di dissipazione del calore e supporta il funzionamento ad alta temperatura a breve termine.
4. Gioco basso ed elevata rigidità
- L'albero di uscita è bonificato e la capacità di carico radiale è aumentata del 20%, adatta a scenari di oscillazione con carichi pesanti.
5. Compatibilità intelligente
- È possibile utilizzare l'interfaccia encoder opzionale o il modulo freno per soddisfare i requisiti di controllo ad anello chiuso del servosistema.
6. Verde e risparmio energetico
- Il design ottimizzato dei denti riduce la perdita di attrito e il rapporto di efficienza energetica globale è aumentato a oltre il 90%.
7. Ridondanza di sicurezza
- Doppia funzione autobloccante (freno elettromagnetico autobloccante meccanico opzionale) per garantire il parcheggio sicuro dei carichi verticali.
Il processo tecnico del riduttore a vite senza fine integra i tre vantaggi principali di materiali ad alta resistenza, lavorazione di precisione e design modulare. Attraverso la cementazione e la tempra, la rettifica degli ingranaggi CNC, la struttura a doppia tenuta e altri processi innovativi, raggiunge un equilibrio tra alta precisione, alta affidabilità e adattabilità ambientale. Il suo costo di processo è relativamente elevato, ma è adatto a scenari industriali con severi requisiti prestazionali, come l'automazione, le nuove energie e le apparecchiature mediche.
Per offerte esclusive e ultime offerte, iscriviti inserendo il tuo indirizzo email qui sotto.
Introduzione Precisione, stabilità e controllabilità stanno diventando indicatori essenziali nei moderni sistemi di sollevamento e posizionamento. Mentre le industrie si spostano verso flussi di lavoro più intelligenti ed efficienti, i dispositivi di controllo d...
View MoreOggi siamo lieti che, caricando un container pieno nel nostro stabilimento, questo sia il primo container esportato direttamente dal nostro reparto vendite. Dal 2009, in qualità di produttore principale di riduttori per cambi, la nostra fabbrica è diventata un fornitore aff...
View MoreNei moderni sistemi industriali, riduttori a vite senza fine svolgono un ruolo cruciale nel raggiungimento di una trasmissione di coppia elevata in spazi compatti. La scelta del giusto riduttore a vite senza fine per un'applicazione specifica richiede una co...
View MoreHangzhou Yinhang Reduction Gears Co., Ltd. è situata nel centro industriale e commerciale della Cina, vicino all'autostrada Shanghai-Hangzhou-Ningbo e all'aeroporto internazionale di Xiaoshan, con una posizione geografica, risorse tecniche e ambiente culturale superiori. I prodotti dell'azienda vengono venduti bene in tutto il paese ed esportati in Europa, America, Medio Oriente, Asia meridionale e Australia. Dopo anni di rapido sviluppo, l'azienda è diventata la spina dorsale della "città natale dei riduttori" di Hangzhou, specializzata nella ricerca e sviluppo, produzione e vendita di Riduttori di velocità con ingranaggio a vite senza fine NRV-VS-F1 .
1. Vantaggi tecnici principali del riduttore a vite senza fine NRV-VS-F1
Questo prodotto utilizza un guscio in lega di alluminio di alta qualità, che ha le caratteristiche di bello, leggero e mai arrugginito. È ampiamente utilizzato nell'industria leggera, nell'industria chimica, alimentare, degli imballaggi, nelle macchine per il vetro, nella ceramica, nel settore farmaceutico e in altri settori, nonché in varie linee di automazione della produzione, linee di trasporto, linee di assemblaggio, ecc. che richiedono la regolazione della velocità.
2. Progettazione dell'ottimizzazione dell'efficienza della trasmissione
Ingranamento preciso di vite senza fine e ingranaggio: la tecnologia di rettifica ad alta precisione viene utilizzata per garantire uno stretto ingranamento tra la vite senza fine e la ruota elicoidale, ridurre la perdita di attrito e migliorare l'efficienza della trasmissione (solitamente fino al 90% o più).
Design a gioco ridotto: ottimizza l'abbinamento delle coppie di ingranaggi, riduce il gioco di ritorno ed è adatto per apparecchiature di automazione con requisiti di posizionamento ad alta precisione.
Tecnologia di lubrificazione: la lubrificazione a grasso o a bagno d'olio ad alte prestazioni viene utilizzata per ridurre l'aumento della temperatura operativa e prolungare la durata.
3. Caratteristiche degli autobloccanti e loro applicazioni
Funzione autobloccante unidirezionale: lo speciale design dell'angolo dell'elica della vite senza fine e dell'ingranaggio consente alla vite senza fine di azionare la ruota elicoidale, ma la ruota elicoidale non può azionare in senso inverso la vite senza fine, il che è adatto per scenari anti-inversione (come ascensori, nastri trasportatori, ecc.).
Sicuro e affidabile: in caso di interruzione di corrente o spegnimento di emergenza, la funzione autobloccante può impedire lo scivolamento del carico e migliorare la sicurezza dell'attrezzatura.
Industrie applicabili: macchinari per l'imballaggio alimentare, linee di assemblaggio automatizzate, linee di produzione del vetro, ecc., dove è richiesto un posizionamento anti-retrazione preciso.
4. Competitività del settore
In qualità di produttori di riduttori di velocità a vite senza fine personalizzati NRV-VS-F1 e fornitori di riduttori di velocità a vite senza fine NRV-VS-F1 in Cina, i prodotti Hangzhou Yinhang Reduction Gears Co., Ltd. sono ampiamente riconosciuti nei mercati nazionali ed esteri grazie ai loro vantaggi come leggerezza, resistenza alla corrosione e bassa rumorosità. Sono particolarmente adatti per industrie con elevati requisiti di igiene, ad esempio per uso alimentare e medico.
Guida alle applicazioni tipiche e alla selezione dei riduttori a vite senza fine serie NRV-VS-F1 nell'automazione industriale
Hangzhou Yinhang Reduction Gears Co., Ltd. è situata nel centro industriale e commerciale della Cina, vicino all'autostrada Shanghai-Hangzhou-Ningbo e all'aeroporto internazionale di Xiaoshan, con una posizione geografica, risorse tecniche e ambiente culturale superiori. I prodotti dell'azienda vengono venduti bene in tutto il paese ed esportati in Europa, America, Medio Oriente, Asia meridionale e Australia. Dopo anni di costante sviluppo, è diventata un'impresa portante nella "città natale dei riduttori" di Hangzhou, specializzata nella produzione e fornitura personalizzate di riduttori a vite senza fine NRV-VS-F1.
Questa serie di prodotti utilizza gusci in lega di alluminio di alta qualità, con i vantaggi di essere belli, leggeri e mai arrugginiti. È ampiamente utilizzato nell'industria leggera, nell'industria chimica, alimentare, degli imballaggi, nelle macchine per il vetro, nella ceramica, nel settore farmaceutico e in altri settori, nonché in varie linee di automazione della produzione, linee di trasporto, linee di assemblaggio, ecc. che richiedono la regolazione della velocità ed è ben accolto dai clienti.
1. Applicazioni tipiche del riduttore a vite senza fine NRV-VS-F1
Macchine per l'imballaggio alimentare
Applicabile a riempitrici, sigillatrici, etichettatrici, ecc. Il guscio in lega di alluminio soddisfa i requisiti di igiene per uso alimentare, è resistente alla corrosione e facile da pulire.
Linea di produzione automatizzata
Fornire una regolazione stabile della velocità nelle linee di assemblaggio, nei nastri trasportatori e nei sistemi di smistamento per garantire una trasmissione precisa e un funzionamento silenzioso.
Attrezzature per vetro e ceramica
Utilizzate in macchinari di precisione come il taglio e la molatura dei bordi, le caratteristiche autobloccanti dell'ingranaggio a vite senza fine impediscono l'inversione del carico e migliorano la sicurezza.
Attrezzature farmaceutiche e chimiche
I materiali resistenti alla corrosione sono adatti per ambienti umidi o chimici, come miscelatori, apparecchiature di riempimento, ecc.
Sistema logistico leggero
Ottieni una trasmissione di potenza efficiente nelle macchine di smistamento e nelle piattaforme di sollevamento, mentre il design leggero riduce il carico delle attrezzature.
2. Fattori chiave per la selezione
Requisiti di carico e coppia
Selezionare il modello appropriato in base alla coppia (N·m) richiesta dall'apparecchiatura per evitare sovraccarichi o sprechi di potenza.
Intervallo del rapporto di riduzione
La serie NRV-VS-F1 offre una varietà di rapporti di riduzione (da 5:1 a 100:1), che devono soddisfare i requisiti di velocità e uscita del motore.
Metodo di installazione
Installazione a flangia di supporto (NRV) o verticale (NRV-VS) per adattarsi a diverse configurazioni di spazio.
Adattabilità ambientale
L'alloggiamento in lega di alluminio è adatto per ambienti umidi e polverosi e il livello di protezione (come IP65) può essere personalizzato per condizioni di lavoro speciali.
Efficienza energetica e manutenzione
L'efficienza della trasmissione dell'ingranaggio a vite senza fine è di circa il 70% ~ 90% e per il funzionamento a lungo termine è necessaria una lubrificazione regolare (si consiglia grasso per uso alimentare).
3. Vantaggi di personalizzazione di Hangzhou Yinhang
Design flessibile: supporta la personalizzazione di diametri dell'albero e dimensioni della flangia non standard per soddisfare le esigenze di integrazione di apparecchiature speciali.
Certificazione globale: conforme agli standard ISO 9001 e alcuni modelli hanno superato la certificazione CE per garantire la conformità all'esportazione.
Risposta rapida: fare affidamento sulla catena di fornitura del delta del fiume Yangtze, fornendo un servizio unico dalla selezione al post-vendita.
